一、概述

粉體振實密度測試儀符合ISO、GB多項標準、符合美國藥典要求，操作達到簡化、振動頻率可調、可裝三種容積的刻度量筒、整機功耗低、長期工作穩定可靠。

二、工作原理簡述

裝有顆粒、粉末的刻度量筒固定在機械振動裝置上，振動電機帶動機械振動裝置上下振動，振動頻次由變頻器控制，裝有顆粒、粉末的量筒隨機械振動裝置而產生一定頻次、一定幅度的振動。

隨著振動次數的增加，量筒管里的顆?；蚍勰┲饾u振實，振動次數達到設定的次數后，機械振動裝置停止振動，讀出量筒顆?；蚍勰┑捏w積，根據密度的定義（即重量除以體積）從而求出振實后顆?；蚍勰┑拿芏?。

三、規格：

四、操作步驟：

振實密度測試儀的振動模式有二種：Continue模式(一直振動直到電源關閉)或?Counter模式(振動至設定次數即停止)，操作前請先選擇。

• Continue模式操作方式：

1、機臺之速度調節鈕轉至O的位置后將本機與控制箱連結再插入指定電源。

2、調整高度量尺至預定充填高度，只需放松高度調整鈕后旋轉充填基座高低，即可將調整鈕以工具鎖緊。

3、將填充物放入量筒內，用固定環將量筒固定。

4、選擇振動模式continue。

5、打開電源鍵，旋轉調速鈕至適當轉速，按一下啟動鍵機臺就會開始動作。

6、此時機臺會一直振動，直到電源關閉為主。

• Counter模式操作方式：

1、機臺之速度調節鈕轉至O的位置后將本機與計次控制箱連結再插入指定電源。

2、調整高度量尺至預定充填高度，只需放松高度調整鈕后旋轉充填基座高低，即可將調整鈕以工具鎖緊。

3、將填充物放入量筒內，用固定環將量筒固定。

4、選擇振動模式Counter。

4、設定計次鍵振動次數(0-9999打開電源鍵，旋轉調速鈕至適當轉速，按一下啟動鍵機臺就會開始動作，此時振動次數會自動累計次數；當自動累計次數達到預先設定次數時，機臺會自動切斷電源停止充填。

5、再將電源關開一次重新啟動，此時機臺會重新動作，如要繼續測量請重復上述動作。

五、附錄：

1、設定顆粒粉末體積不再繼續減小時的振實次數（N）的確定：

對同類顆粒粉末來說，除了通常實驗和驗收時已確定了的特定振實次數（不小于N）以外，刻度量筒內的顆粒粉末應受到2N次的振動。一般情況下，各種粒度的金屬非金屬顆粒粉末，取每分鐘振動250±15次，振動12min，即3000次，都能達到滿意的效果，也可參照驗收測試標準和試驗數據來確定。

2、試驗所用的刻度量筒以及粉末質量，應根據粉末的松裝密度來選擇。詳見下表：

3、測試應注意的問題：

①、樣品顆粒粉末量應符合上述第2條要求，粉末稱量應精確到0.1g。

②、刻度量筒體積讀數應符合操作步驟中第5條的要求。

③、刻度量筒在第一次使用時，應進行標定。標定后，對刻度試管量筒的刻度進行修正，刻度量筒刻度線修正后可提高振實密度測試儀的測量精度。

④、一般情況下，應取三次測量結果的算術平均值，報出結果。其值小于或等于4g/cm³時，報告結果應修正到0.1g/cm³；其值大于4g/cm³時，報告結果應修正到0.2g/cm³。

六、注意事項：

1、請放置放水平穩固之桌面上。

2、易于清理操作之場所。

3、灰塵及潮濕較少之地方。

4、調整高度鍵后，務必以工具鎖緊。

5、避免與用電量大的電品共享同一電源。

6、用畢請擦拭干凈。

粉體在我們?nèi)粘Ｉ詈凸まr(nóng)業生產中的應用非常廣泛。如金屬、面粉、水泥、塑料、造紙、橡膠、陶瓷、藥品等等。在不同的應用領域中，對粉體特性的要求是各不相同的。

以金屬粉末說明：

金屬粉末流動度?Flow Rate of Metal Powder

根據ASTM B212. JISZ 2502. GB/T 1482. ISO4490 ?為標準

理論基礎：：

1、粉末流動度的量測方式和粉末于充填模穴之流動之特性相似，它影響生產速率和壓縮零件的均一性。

2、當內部顆粒摩擦增加時，其流動度將降低。

3、粉末的濕度和水分含量將影響流動度。

4、此測試使用于粉末制造工廠和零件生產工廠。

5、微細粉末、潮濕的粉末不可量測。

所需配備：

1、馬表：0.1秒

2、中國金鋼砂粒度<106μm ?50g*5次—-校正用—–每六個月校正一次

3、天平：50g ??0.1g

4、烘箱：102℃~107℃

5、連續做5 次,每次不可超過0.4秒

6、漏斗角度：60°、漏斗小孔：?ψ2.5mm

7、粉收集容器

8、補正系數：40.0/標準試料的流速平均值。

9、流動度=連續測三次所得之平均值×補正系數。以S/50g表示。

10、若流動度增加到37.0秒時?表示漏斗孔太大需更換。

為何需要補正系數?

由于流動度計器表面的粗度將造成流速改變的因素，所以根據經驗而加以補正。

中國金鋼砂標準試料的流速為(40±0.5)/50g

?

一、產品概述：

本裝置主要用于從規定的漏斗中留出塑料松散物料的表觀密度的測定，用于聚氯乙稀樹脂表觀密度的測定是化工行業以及塑料異型材廠原料進廠質量檢驗理想的測試儀器。產品符合GB/T3402、（A型國標）GB/T1636等標準要求。

二、適用范圍：本方法適用于測量粉料模塑料的表觀密度，即單位體積中的質量，為模塑料的包裝，模具型腔和擠出螺桿的設計提供參數。

三、技術參數：

主要組成部分：底座、支撐架、漏斗、插板、受料器

受料器容積：100ml±0.5ml

取樣量：?110ml-120ml

漏斗：A型、上口徑56mm，下口徑33mm?(適用于粉狀聚合物 塑料粉末)

B型、漏斗角度為：40度，孔徑為10mm（適用于塑料-能流過孔徑的材料粉末及顆粒）

可滿足K-6721(1966)之要求

四、測試要求：

1、試樣：按產品標準規定抽取試樣。

2、試驗儀器：

（1）天平：感量0.1克

（2）表面觀度測定儀

（3）量筒式量杯：100毫升

3、試驗步驟：

（1）把漏斗置于儀器上，其下端小口在測量圓筒正上方20-30毫米，并盡可能與測量筒同軸線。

（2）將擋料板插入漏斗中，將100+5ml試樣倒入漏斗中。

（3）迅速抽開擋料板，讓試驗自由流進測量圓筒，用刮板刮去測量圓筒上部多余的試樣并在天平上稱量圓筒中的試樣，精確至0.1克。

（4）每批料進行三次測試（已測試樣不得重復使用）

適用范圍：本標準規定了兩種方法，即方法A和方法B。是通過測量粉末或粒狀塑料流出漏斗的時間來測定其流動性。由方法A可獲得與加工性能相關的信息，而方法B則是專為生產期間過程控制而設計的，PVC樹脂

符合標準：GB∕T 21060-2007《塑料 流動性的測定》，等同采用ISO 6186-1998《塑料 流動性的測定》

測量原理：以一定質量或體積的試樣流出規定尺寸的漏斗所用的時間來表示

技術指標：

1.漏斗：漏斗帶有可轉換接口，不銹鋼材質，內壁拋光處理；漏斗出口帶控制閥門，漏斗配置接地線，消除靜電對試驗結果的影響。

2.漏斗上口徑為：110mm；出口孔徑分別為：10±0.05mm,高度為：140mm；15±0.05mm, 高度為：133mm；25±0.05mm，高度為：120mm三種規格，角度40度；；依據標準要求如果測試的試料流動性比較差，不能完全流動或者根本流不動時，因更換更到口徑的漏斗試驗，并在試驗報告中注明。

3.本儀器配置試驗支架用于支持漏斗的穩定性

4..主要組成部分：底座、支架、出口控制閥門、漏斗、秒表、鋼尺，毛刷、說明書、合格證、保修卡

型號;QL-1003
自然堆積密度計依據國家標準GB/T 16913.3-1997???GB/T16913-2008的規定設計、生產。本裝置適用于粉塵堆積密度的測定。試樣的采集請參考GB/T 16913.1-1997 粉塵物理實驗方法第1部分：試樣粉塵的采集中的相關規定。

原理

粉塵從漏斗口在一定高度自由落下充滿量筒；測定松裝狀態下量筒內單位體積粉塵的質量，即粉塵堆積密度。

儀器結構

1、漏斗(流出口直徑12.7 )

漏斗不銹鋼材料制成，其中漏斗錐度為60°±0.5°。
2、測量架

不銹鋼材質，用于在粉塵裝入漏斗時防止粉塵下落。
3、天平（客戶自備）

最大稱量300g；精度0.01g。

4、量筒

本裝置配備一只容積為100ml的不銹鋼量筒，量筒內徑為Φ39mm。

5、刮板

不銹鋼材質，用于在粉塵裝入漏斗時去除多余的粉塵。

6、毛刷

清理儀器用

Natural bulk?density meter

On the basis of?natural?accumulation of?the provisions of the national standard GB/T?16913.3-1997GB/T16913-2008?to the design and production of?density meter.?The utility model is suitable for thedetermination of bulk density?of dust.?Sample?collection?please refer to GB/T?16913.1-1997 dustphysics experiment?methods. Part first:?the relevant provisions of?the?collection?of?dust?samples.

Principle

The dust?from the funnel opening?in a?free fall height of?full?cylinder;?Determination of bulk?qualityunder the condition of?the cylinder?unit volume?of dust,?the?dust?density.

The structure of the instrument

1,?the funnel?(outlet?diameter?12.7)

The funnel?made of?stainless steel material,?wherein the?funnel?taper is 60?degrees plus or minus 0.5 degrees.

2,?measuring frame

The stainless steel material,?used to prevent?the falling dust?in the dust?in?the hopper.

3,?the balance?(customer owned)

The largest weighing?accuracy of 0.01g?300g.

4,?a

This?device is equipped with?a?volume of 100ml?stainless steel?cylinder,?the cylinder?diameter?is phi 39mm.

5,?scraper

Stainless steel?is used for removing?dust?into the?funnel?in?unwanted?dust.

6,?brush

Cleaning?instrument

粉末斯柯特容計???化學粉末斯柯特容計
斯柯特容計法松裝密度測試儀是依據國家GB5060-85《金屬粉末松裝密度的測法第二部分：斯柯特容量計法》設計、制造；同時符合采用國際標準ISO 3932/2《金屬粉末松裝密度的測定第2部分：斯柯特容量計法》。該測試裝置適用于不能自由流過漏斗法中孔徑為5mm的漏斗和用振動漏斗法易改變特性粉末。

粉末斯柯特容計???化學粉末斯柯特容計

原理：
粉末放入上部組合漏斗中的篩網上，自然或靠外力流入布料箱，交替經過布料箱中的四塊傾斜角為25°的玻璃板和方形漏斗，最后流入已知體積的圓柱杯中，呈松散狀態。然后稱量圓柱杯中的粉末的質量。

結構特點：

型斯柯特容計法松裝密度測試儀包括：

1、上部組合漏斗：由兩個不銹鋼圓錐形漏斗裝配而成，其間一段圓柱隔開，并放入一個孔徑為1.18mm的不銹鋼篩網。

2、布料箱：橫斷面為正方形，內有四塊1mm厚不銹鋼板斜鑲嵌在鋁制的框架上，框架前后兩壁面是有機玻璃板；不銹鋼板可以拔出，易于清洗。

3、方形漏斗：1mm厚不銹鋼板焊接而成，傾斜角度為60°的方錐體,下端口徑為12.5mm×12.5mm。

4、圓柱杯：容積為25ml，不銹鋼材質，凈重46±1克。

5、鐵臺架：用于支撐上部組合漏斗、布料箱、方形漏斗、圓柱杯等部件。

.6、天平：用于稱量粉末樣品，精確到0.05g（用戶可自備）

型號；QL-1986

一、定義：

休止角是指粉體堆積層的自由斜面在靜止的平衡狀態下，與水平面所形成的最大角

二、工作原理：

休止角常用的方法是固定圓錐法（亦稱殘留圓錐法）。固定圓錐法將粉體注入到某一有限直徑的圓盤中心上，直到粉體堆積層斜邊的物料沿圓盤邊緣自動流出為止，停止注入，測定休止角。

三、特點：

測試粉末和顆粒通過進料漏斗后再流入到測試漏斗中再自動流出堆積，解決粉末和顆粒因加料時產品本身重力和內摩擦對粉末和顆粒自然流出之影響，得出數據更加真實反映產品本身的特性；如果粉體的流動性很差而不能流出時，加入100μm的玻璃球助流，助流劑的選擇應該根據產品的實際特性選擇，測定自由流動所需玻璃球的最少加入量,加入量越多流動性越差.

用休止角評價粉體的流動性能，只能表示流動性的好壞，或者用于比較同種粉體因水分和粒度等引起的流動性差別。

四、標準要求：

粉末和顆粒休止角測定儀滿足GB11986-89《表面活性劑?粉體和顆粒休止角的測定》規定設計制作同時滿足ISO4324-1977要求；粉體和顆粒休止角的測定；也適用于USP（美國藥典）、BP?（英國藥典）和EP（歐洲藥典）的規范要求參照標準：DIN ISO 4324 – December 1983；也可用于類似試驗要求對產品流動性的測定與滿足國際上通用的試驗方法要求規范。

粉末和顆粒休止角測定儀不僅可以直接測定，而且可以測定粉體層的高度和圓盤半徑后計算而得。即tanθ=高度/半徑。休止角是檢驗粉體流動性好壞的最簡便的方法。

五、適用范圍：

粉末和顆粒休止角測定儀廣泛用于制藥、工業化學、洗滌、科研院校、質檢機構等等相關粉末粉體及顆粒材料之檢測；可以提供粉體儲藏性質的變化，特別是在料倉中儲存情況等。

1.圓盤：?直徑100mm
2.漏斗：?漏斗頸內徑10mm

3.漏斗總高度：141mm

4.基板上面刻有10-100mm同心圓

5.支架：基板起帶有0-100mm的刻度尺用于測量錐體高度

6.配置：1個漏斗測試漏斗、水平儀、鋼尺、毛刷、出口控制閥門、接料盤、固定支架1套.

7.漏斗材質為玻璃，建議客戶在購買產品時，多配備幾個漏斗備用.如果后期單獨購買，因運輸原因價格會比較高，本漏斗屬于專用定制型漏斗.如損壞請找原廠家購買.

Hall金屬粉末流動度?Flow Rate of Metal Powder

根據ASTM B213. JISZ 2502. GB/T 1482. ISO4490 ?為標準

理論基礎：：

1、粉末流動度的量測方式和粉末于充填模穴之流動之特性相似，它影響生產速

率和壓縮零件的均一性。

2、當內部顆粒摩擦增加時，其流動度將降低。

3、粉末的濕度和水分含量將影響流動度。

4、此測試使用于粉末制造工廠和零件生產工廠。

5、微細粉末、潮濕的粉末不可量測。

所需配備：

1、馬表：0.1秒

2、中國金鋼砂粒度<106μm ?50g*5次—-校正用—–每六個月校正一次

3、天平：50g ??0.1g

4、烘箱：102℃~107℃

5、連續做5 次,每次不可超過0.4秒

6、漏斗角度：60°、漏斗小孔：?ψ2.5mm

7、粉收集容器

8、補正系數：40.0/標準試料的流速平均值。

9、流動度=連續測三次所得之平均值×補正系數。以S/50g表示。

10、若流動度增加到57.0秒時?表示漏斗孔太大需更換。

為何需要補正系數?

由于流動度計器表面的粗度將造成流速改變的因素，所以根據經驗而家以補正。

中國金鋼砂標準試料的流速為(40±0.5)/50g???sk-1002配的流速為(60±0.5)/50g

金屬粉末外觀密度和流動度測定參考表

金屬粉末外觀密度(非自由流動的金屬粉末)

根據ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標準

理論基礎：在已知容積的容器填充粉末，外觀密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀密度測試提供粉末物理特性評定的準繩。

2、外觀密度的測定是相似于當零件制造時，粉末填充到模穴的固定容積之粉末重量的相互關系。此關系的程度是介于此測量結果和粉末的質量在每次個別應用變化之間。

所需配備：

1、密度杯：內徑28mm?最新標準?內徑為30?mm 可選擇 容積πd2h/4=25 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平：200g ?0.01g

4、?一條直徑2.5mm長150mm的線

5、漏斗角度：60°、漏斗小孔：ψ5±?0.08mm

6、外觀密度：M/V=g/cm3

7、沒有磁性的刮刀，抹平溢出的粉末

8、密度取到0.01g/cm3的精度

金屬粉末外觀密度(自由流動的金屬粉末)

根據ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標準

理論基礎：在已知容績的容器填充粉末，外觀密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀密度測試提供粉末物理特性評定的準繩。

2、外觀密度的測定是相似于當零件制造時，粉末填充到模穴的固定容積之粉末重量的相互關系。此關系的程度是介于此測量結果和粉末的質量在每次個別應用變化之間。

所需配備：

1、密度杯：外徑28mm ?容積πd2h/4=25±?0.03 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平：200g ?0.01g

4、漏斗角度：60°、漏斗小孔：ψ2.5±?0.08mm

5、外觀密度：M/V=g/cm3

6、沒有磁性的刮刀，抹平溢出的粉末

7、密度取到0.01g/cm3的精度

注意：測試樣品會受到溫度、水分、油、硬脂酸、硬脂酸鹽、蠟而改變其粉末的特性。

一、?產品介紹

樹脂粉末從指定漏斗口在一定高度自由落下充滿量筒；測定松裝狀態下量筒內單位體積粉末的質量，即樹脂粉末的假比重

二、?產品特點

1、整機按ASTM標準進行制作加工

2、漏斗一體成型沒有焊接；選用整塊304不銹鋼挖孔，坡度、孔徑皆在國標范圍內，沒有偏差

3、接收量杯按國標制作，由不銹鋼材料制作

三、?執行標準

依據ASTM D1895 03 Standard Test Methods for Apparent Density, Bulk Factor, and Pourability of PlasticMaterials 1；Apparatus for Apparent Density Test, Method A和B制作。

四、?應用范圍

化工行業：醇類、醚類、酸類、苯類、酚類、有機溶劑等適用于卡爾費休法測定的產品

石油電力行業：絕緣油、變壓器油等油品

制藥行業：藥原料等 ???農藥行業：乳化劑、化肥、農藥等

食品飲料、表面活性劑、化妝品

其他行業：鋰電池電解液等

五、?產品參數

六、?測量步驟

1、實驗前講試樣混均，用量杯量取試樣。用擋板封住漏斗下端小口，將試樣倒入漏斗中。

2、迅速抽出擋板，使試樣自然流進量筒，裝滿試樣的量筒不得震動。必要的話，對應熱固性模塑料可以用一根小棒松動試樣幫助流動；如果由于靜電，試樣不流動，可以加入少量氧化鋁、炭黑或乙醇重新進行試樣。

3、用直尺刮去量筒上部多余的試樣，用天平稱量，精確到0.1g。

4、對試樣應進行兩次測定（已測試試樣不得重復使用）。

七、?試驗結果

材料假比重D，按以下公式計算：D=M/V.

注：式中：

M代表：量筒中試樣的質量，單位為克；

V代表：量筒的容積，單位為毫升（ML）。

試樣結果以兩次測定的算術平均值表示，取兩位有效數字。

將定量的粉末置于量筒中，在保持顆粒原始形態下，通過振動裝置均勻往復的上下直線運動，使顆粒間隙趨于一極限值，直到粉末的體積不再減小為止。粉末的質量除以振實后的體積，得到的就是樣品的振實密度。

它廣泛應用于國防工業、造紙、水泥、電池、涂料以及各種金屬和非金屬行業，是進行密度檢測的理想設備。

二、?執行標準

智能型振實密度儀是專門針對固體粉體密度的測量儀器，按照如下標準研發制造：

• GB/T 5162-2006/ISO3953:1993 金屬粉末 振實密度的測定
• GB/T 21354-2008/ISO3953:1993 粉末產品 振實密度測定通用方法
• ISO 787-11 Determination of tamped volume and apparent density after tamping
• 中國藥典2020版

三、?產品特點

• 3寸觸摸顯示屏, ?提供更便捷、簡單、自然的人機交互方式；
• 使用長壽命、高可靠性的電機組件、具備優秀的啟停響應能力；
• 使用32位的嵌入式RISC微處理器，具有低成本、高性能、低功耗的特點；
• 針對測試儀器的應用場景, ?使用定制化的嵌入式操作系統, ?使系統軟件具有更強的穩定性和軟件擴展能力；
• 采用了一個輕型、占用資源少、高性能、高可靠、可配置及美觀的GUI(人機交互界面)，提升了用戶體驗水平；
• 內置嵌入式微型小票打印機；
• 測量結果精確到小數后3位；
• 出色的網絡連接能力, ?可支持軟件的遠程升級及定制化需求；
• 儀器結構牢固，外型美觀，操作簡便。

四、?產品參數

型號：	TP301	TP302	TP303

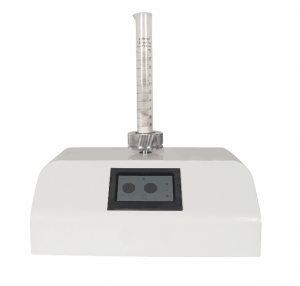

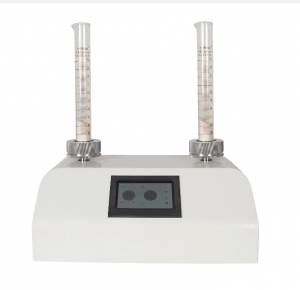

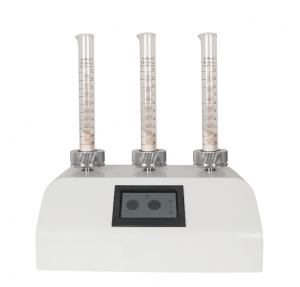

產品圖片
工位	單工位	雙工位	三工位
振動頻率	0 ~ 300 轉 / 分鐘 可調
振動時長	0 ~ 60 分鐘 可調
振動幅度	3mm、14mm(可選)
重復性誤差	≤?1%
振實方式	上下振動+旋轉
量筒規格	25mL、100mL、250mL
選配	報表生成、天平自動輸入
工作電源	AC220V±10V 50HZ
連續工作時間	~ 8小時
內置打印機規格	紙寬：58 mm 紙倉：≤ 30 mm 卷紙長度：9.42 m 打印速度：60 mm/s

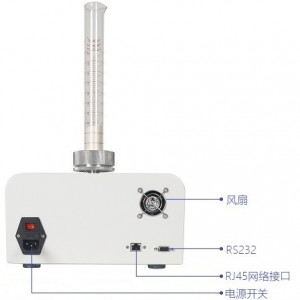

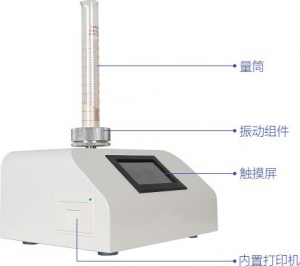

五、?儀器結構

六、?注意事項

1、請放置放水平穩固之桌面上。

2、易于清理操作之場所。

3、灰塵及潮濕較少之地方。

?
